| Benr... |

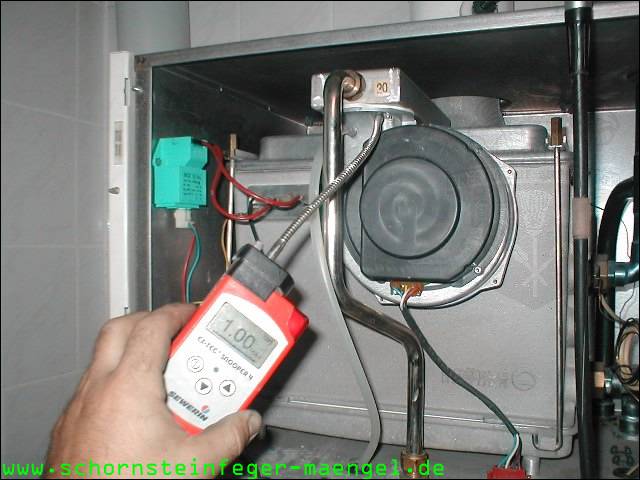

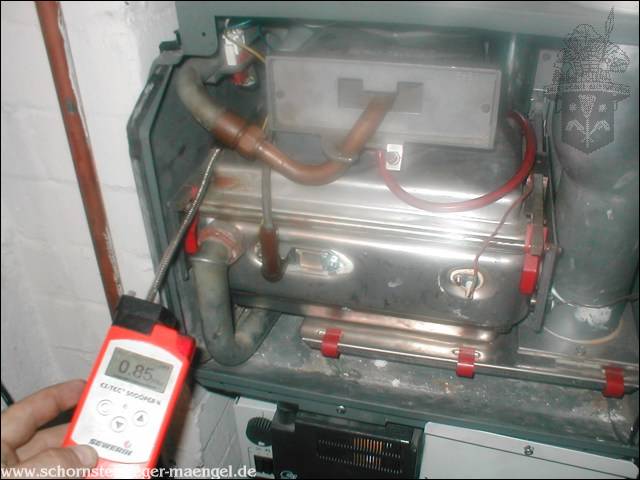

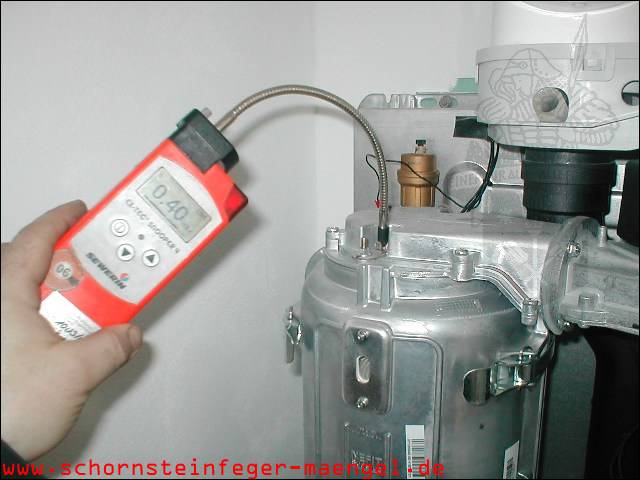

Erdgasaustritt am Brenner, da Dichtung gerissen |

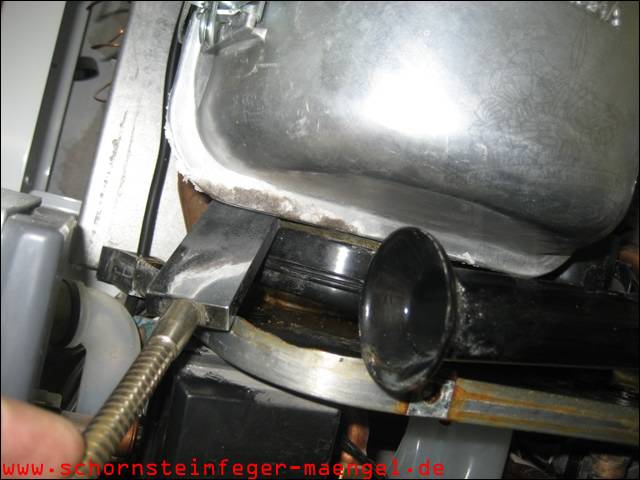

Abgasstutzen innerhalb der Feuerstätte durchgerostet - Abgasaustritt! |
|
Brö.... |

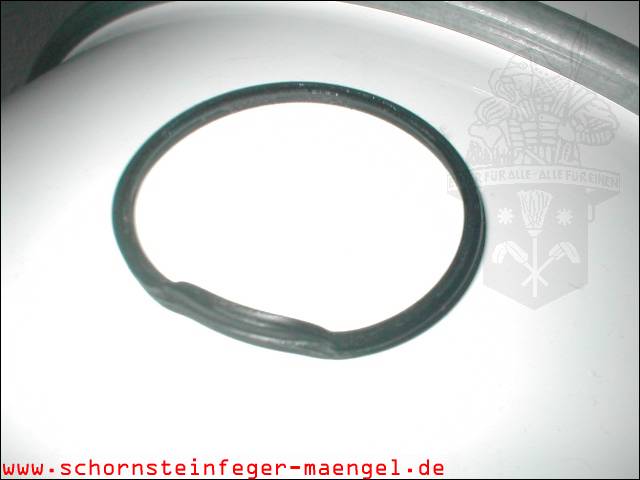

 Erdgasaustritt, da Brennerdichtung gerissen |

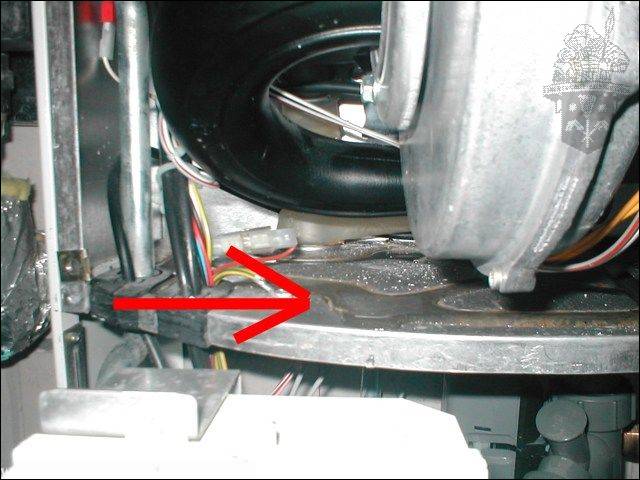

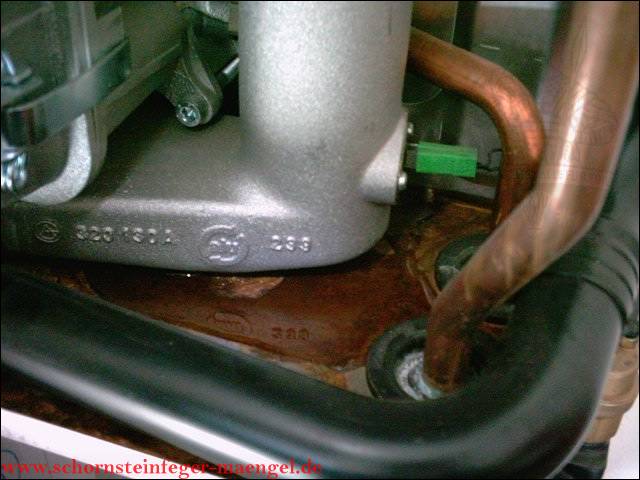

Wärmetauscherdichtung gerissen -Kondensataustritt |

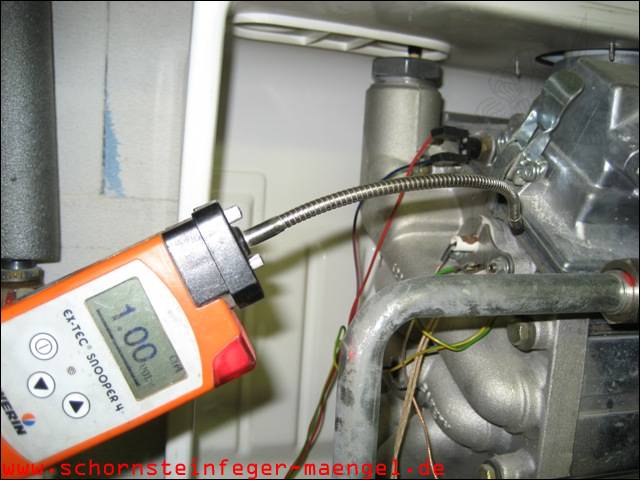

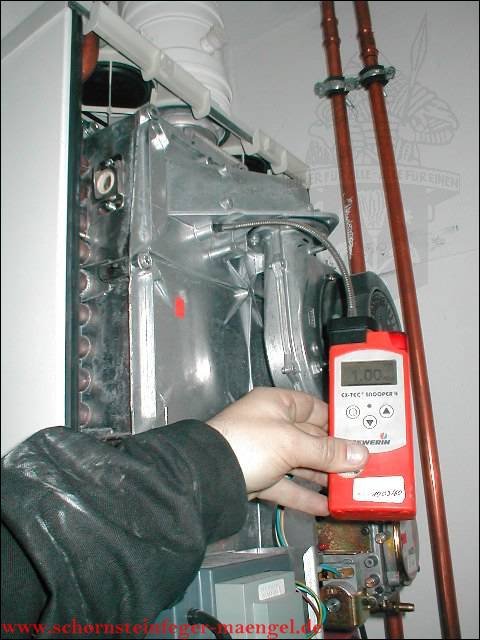

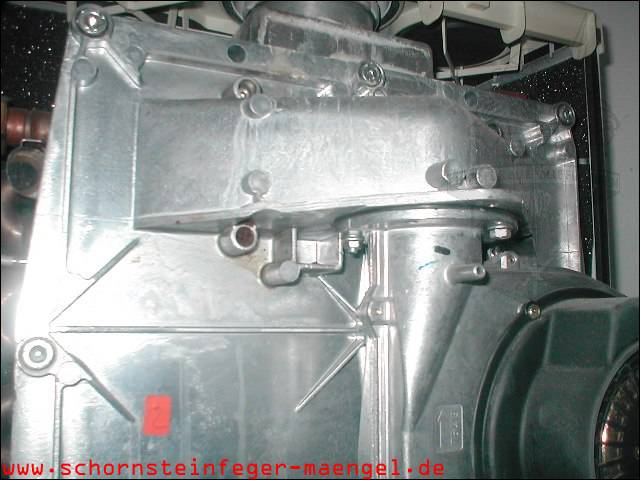

 Erdgasaustritt am Luft-Gas-Vormischkanal |

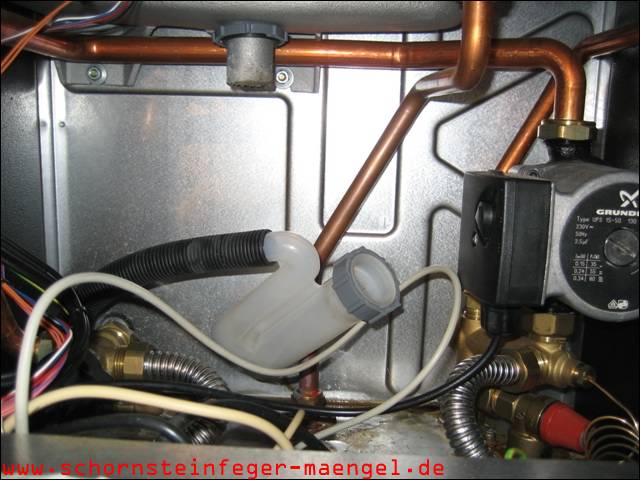

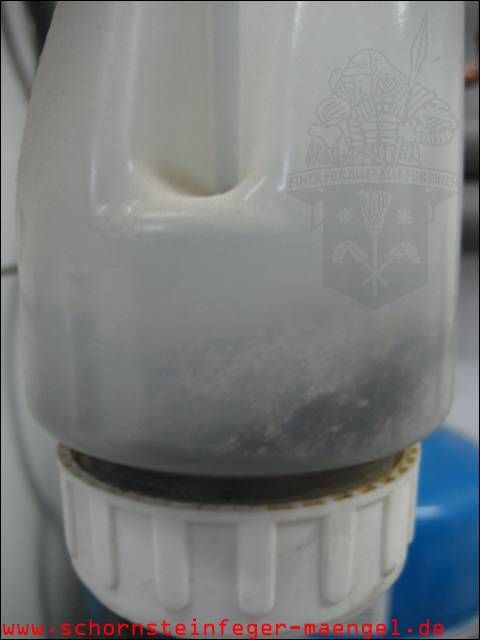

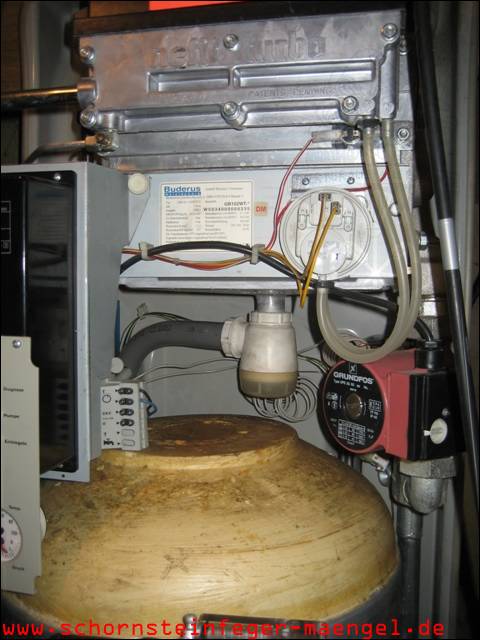

 stark verschmutzter bzw. fast verstopfter Siphon
der Kondensatleitung |
 Erdgasaustritt am Brenner, da Bolzen
lose |

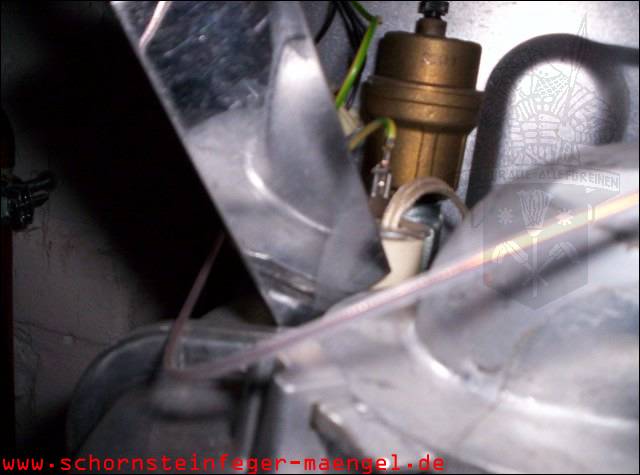

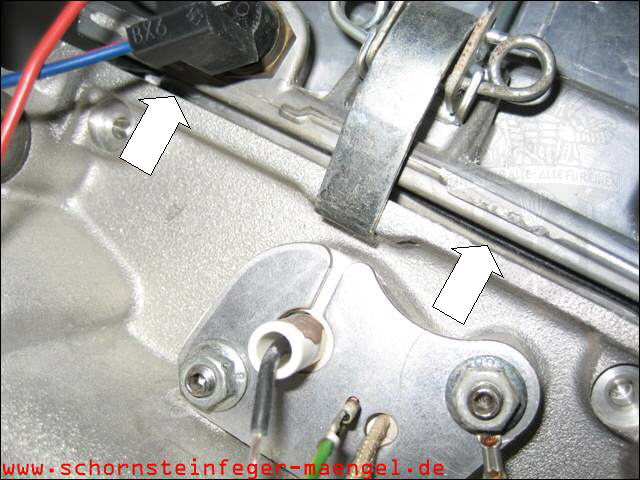

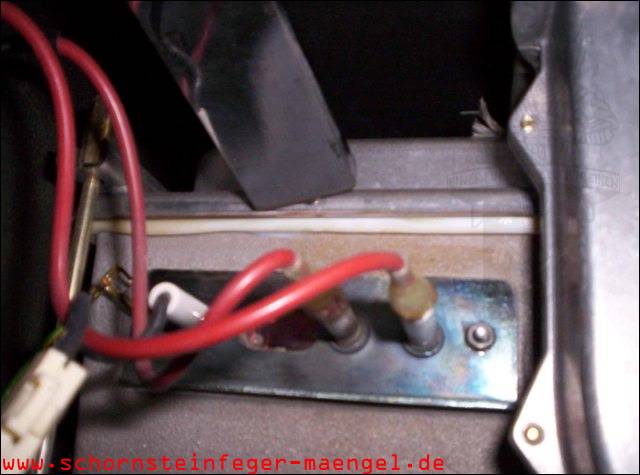

Abgasaustritt an den Zündelektroden, da Dichtung defekt! |

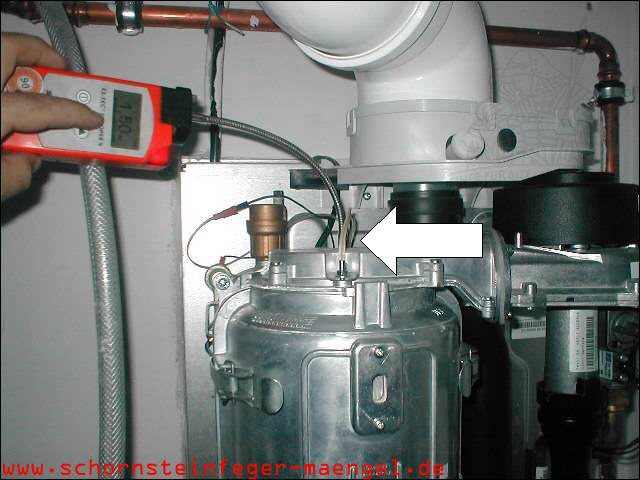

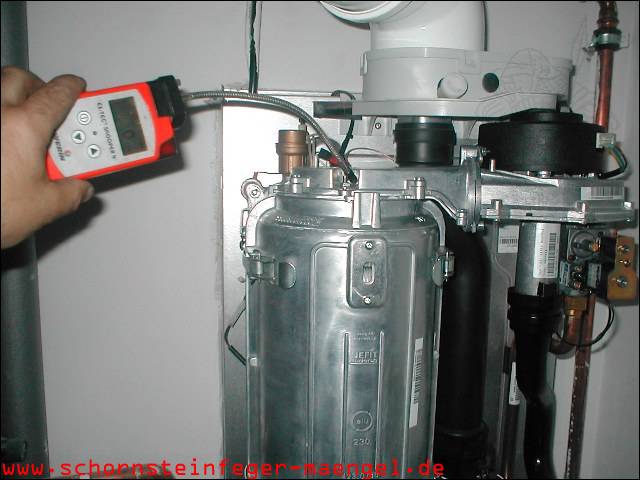

  Erdgasaustritt innerhalb der Feuerstätte, da Brennerbolzen undicht! |

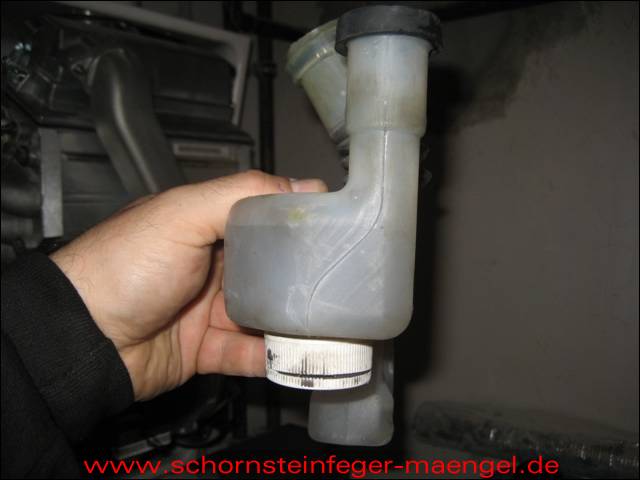

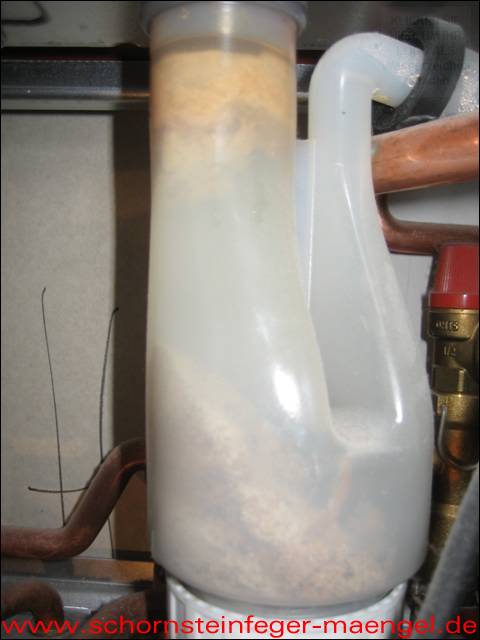

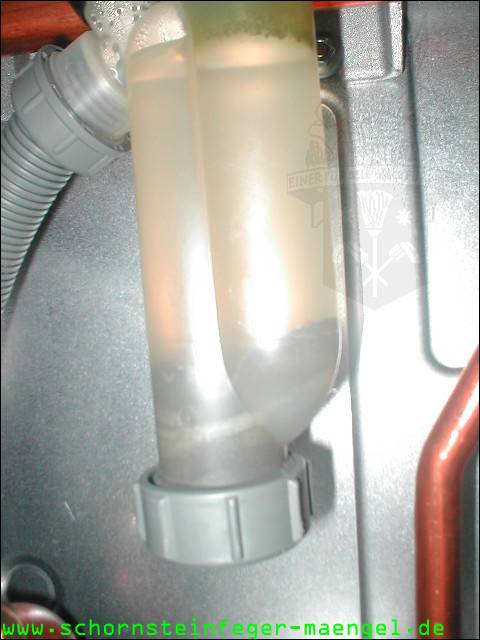

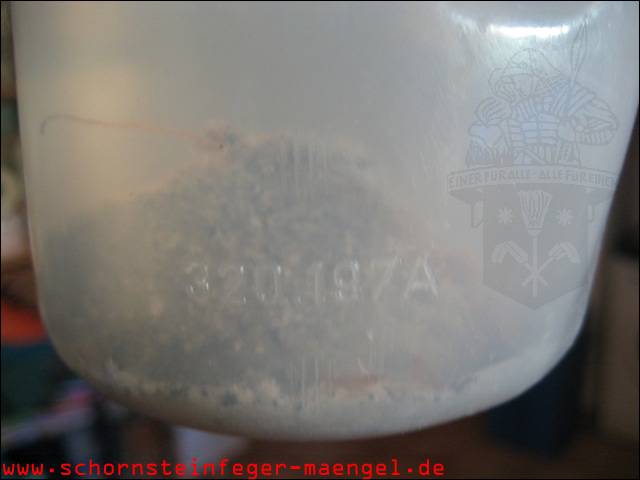

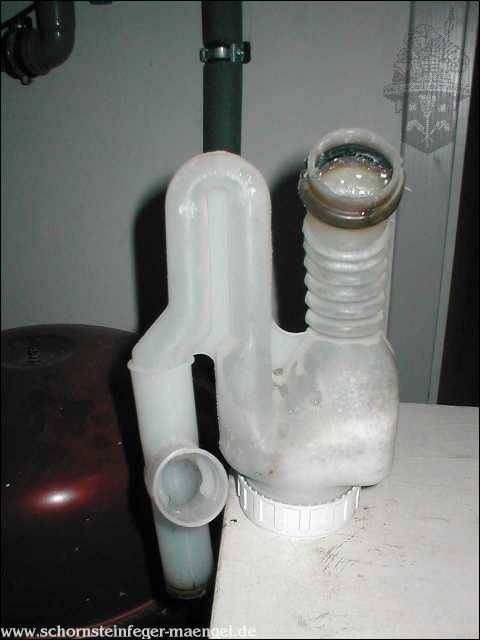

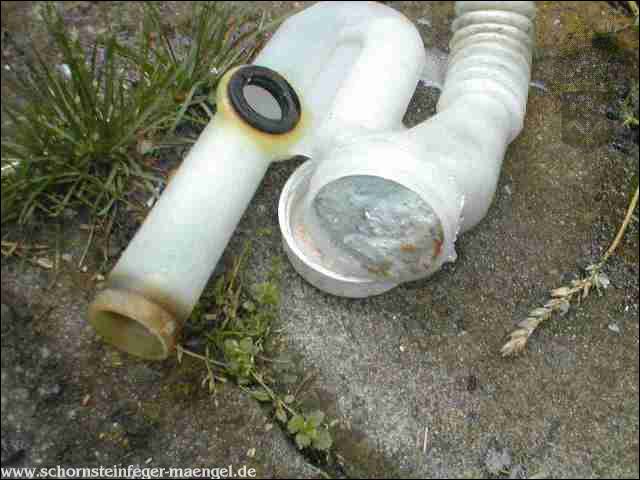

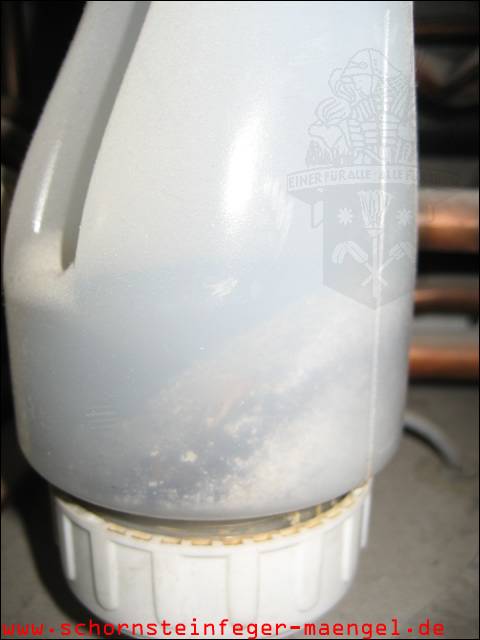

Siphon nach einem Jahr fast verstopft! |
 Siphon der Kondensatleitung innerhalb der Feuerstätte regelrecht abgerissen
- massiver Abgas- und Kondensataustritt! |
|

Siphon der Kondensatleitung innerhalb der Feuerstätte regelrecht abgerissen
- massiver Abgas- und Kondensataustritt! |

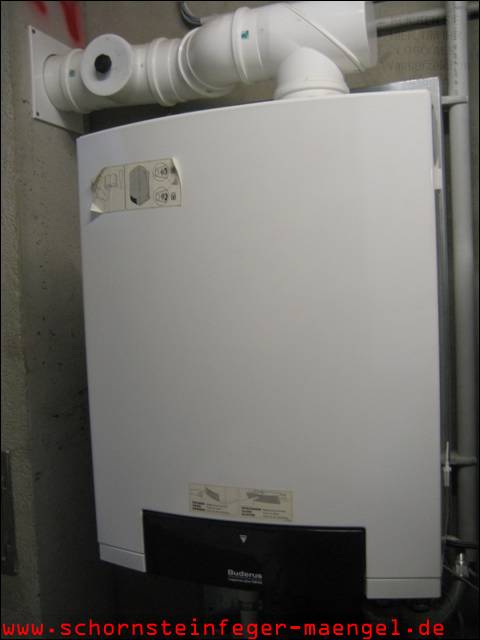

| Bude... |
|
Erdgasaustritt, da |
|
am Brenner, da Dichtung gerissen oder verschoben |

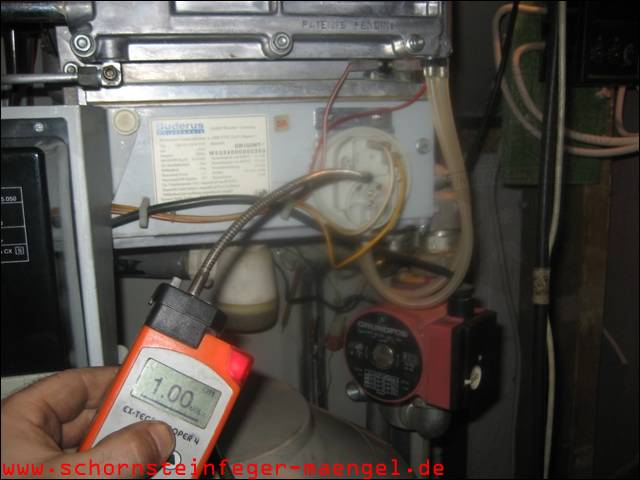

 Gasdruckdose undicht! |

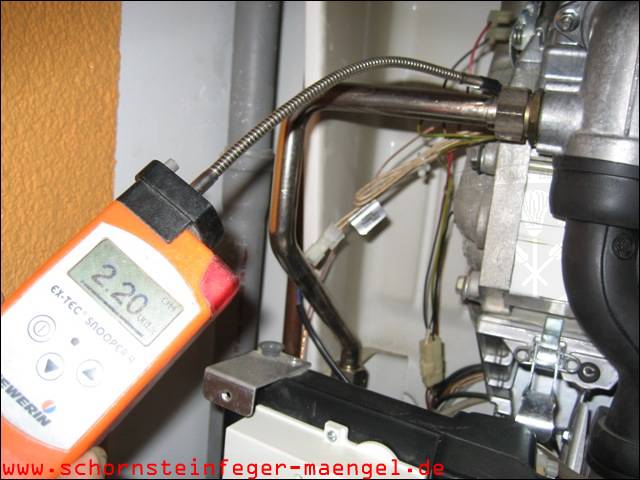

 am Brenneranschluss, da lose oder Dichtung defekt! |

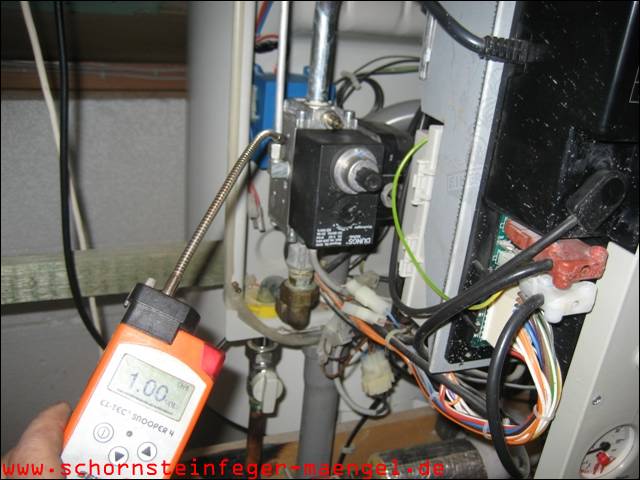

Gasregelarmatur undicht |

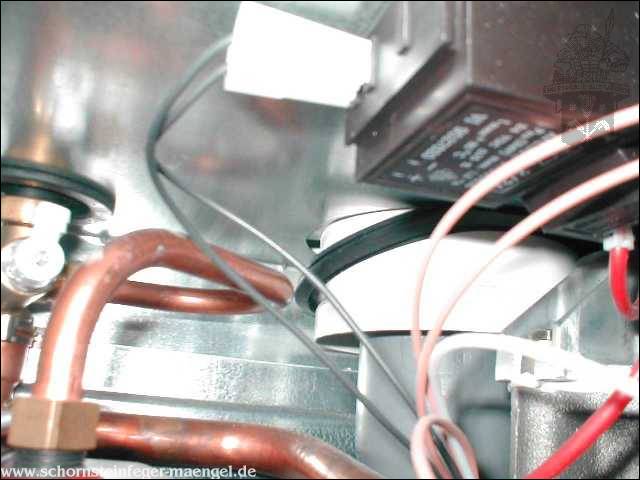

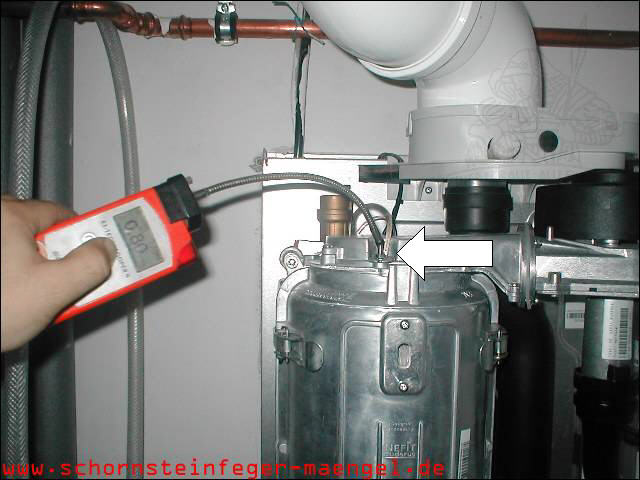

Erdgasaustritt innerhalb der Feuerstätte an der Zündelektrode, da Dichtung
defekt! |

Gasdruckdose undicht! |

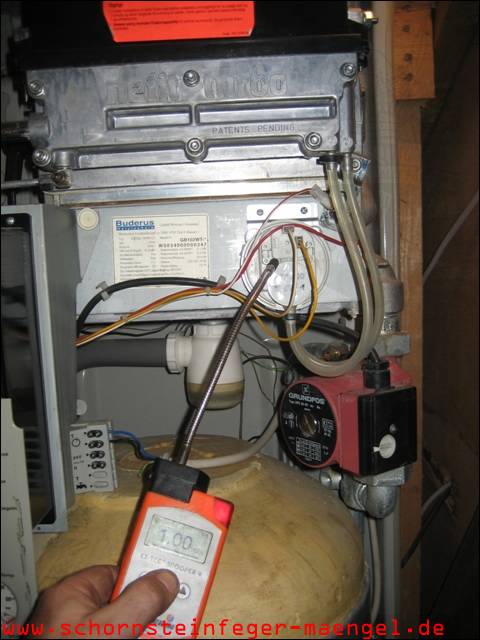

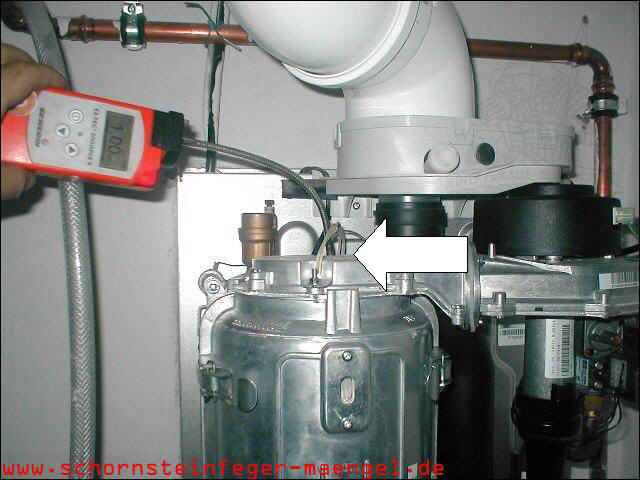

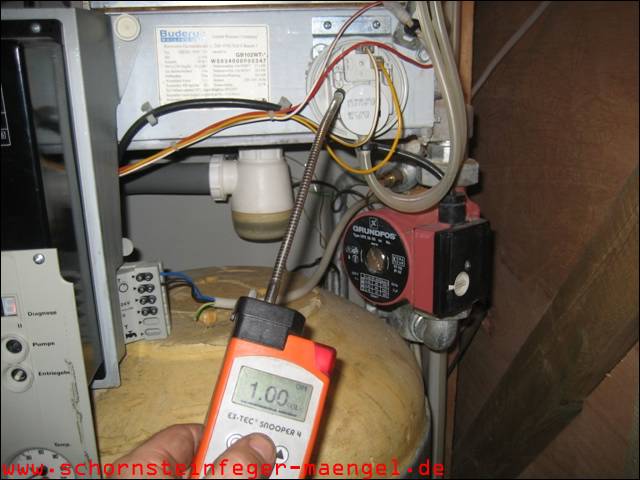

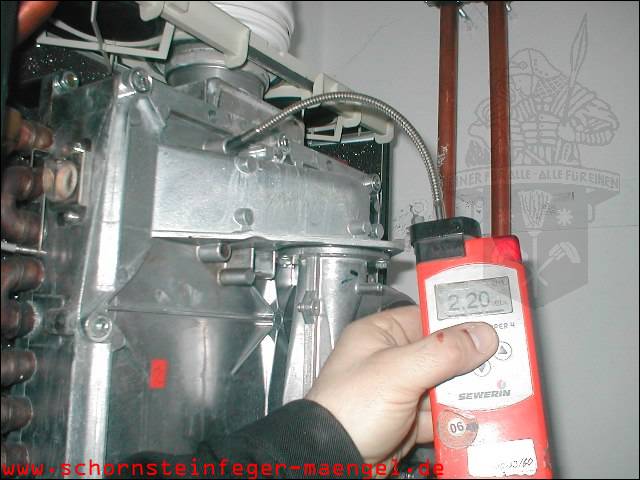

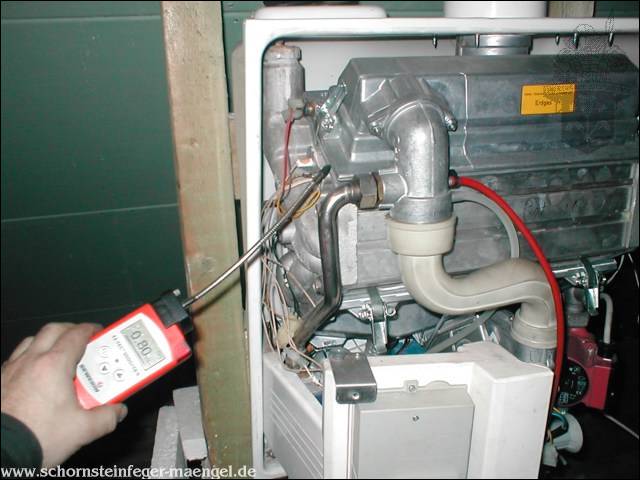

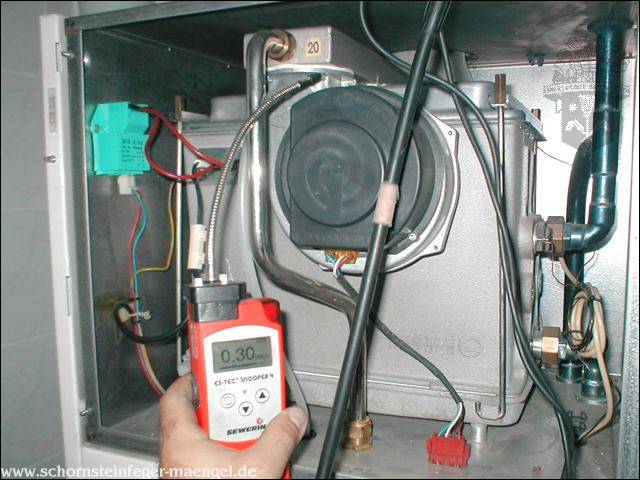

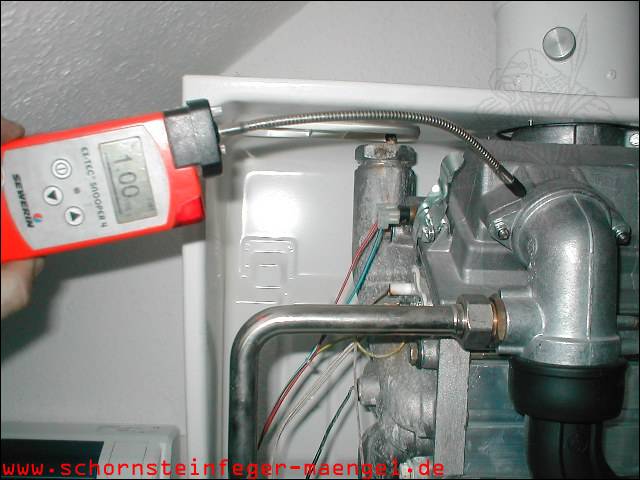

  Erdgasaustritt von mind. 1,0 Vol % am
Brenneranschluss innerhalb der
raumluftunabhängigen Brennwertfeuerstätte, da Dichtung gequetscht -
Wartung erfolgte kurz zuvor |

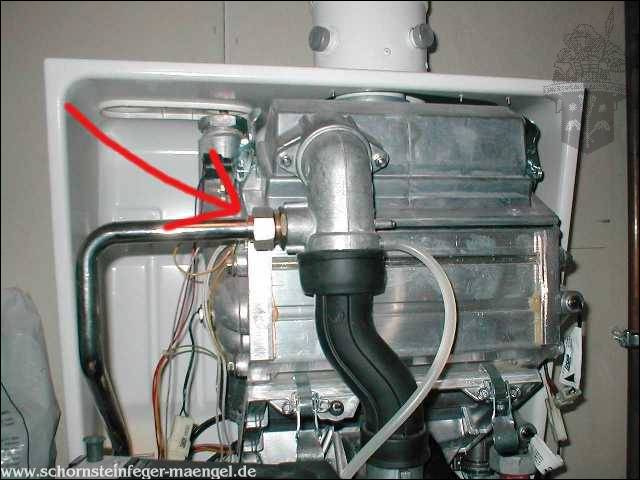

Überwurf am Brenner nach Wartung lose |

Brennerkopfdichtung vom Wartungsmonteur nicht korrekt eingebaut! |
 |
1. Wiederkehrende Überprüfung vom 12.06.06; 8.30 Uhr Gasgeruch nach
Inbetriebnahme! Erdgasaustritt von 1,5 Vol % oberhalb des Brenners am
Flammenwächter! (Ionisationselektrode) Anlage
nicht sicher benutzbar! |
 |
I. Nachmessung vom 13.06.06; 6.00 Uhr Der noch am selben Tag
benachrichtigte Wartungsmonteur reinigte die Anlage zwar, aber der Mangel
wurde nicht behoben! Erdgasaustritt von mind. 1,0 Vol %
Anlage nicht sicher benutzbar! |
 |
II. Nachmessung vom 20.06.06; 6.00 Uhr Der darauf hin von der
Wartungsfirma beauftragte Kundendienstmonteur wechselte wohl die gerissene
Dichtung! Der Mangel war zwar an der Stelle behoben aber es war immer noch
Gasgeruch nach Inbetriebnahme. Jetzt war Erdgasaustritt von mind. 0,8 Vol %
an der Zündelektrode! Anlage nicht sicher benutzbar! |
 |
III. Nachmessung vom 06.07.06; 8.40 Uhr Nachdem der Werkskundendienst
von noch weitere 3 x vor Ort war und den Mangel bestätigt hat,
wurden Brenner, Gebläse und Wärmetauscher komplett gewechselt und zur
Überprüfung ins Hauptwerk geschickt! Anlage ist endlich wieder sicher
benutzbar. (0 Vol % ) |
|

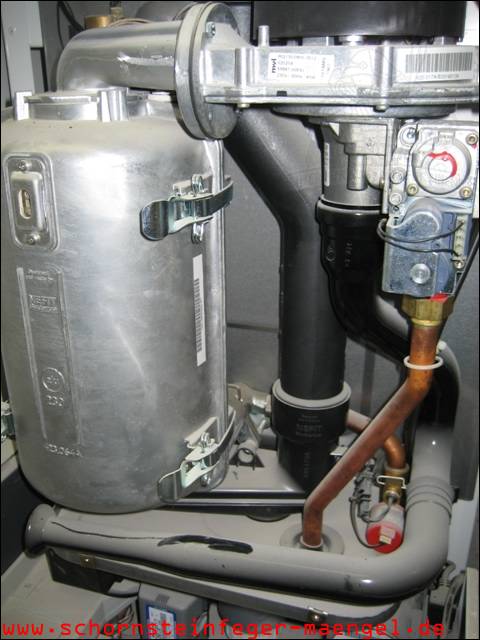

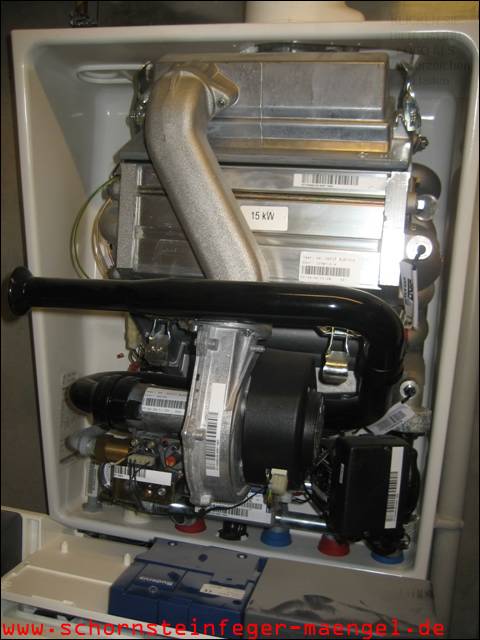

ein Jahr später - Wärmetauscher mit Gebläse gewechselt und geprüft - Siphon
stark verschmutzt! |
  |
|
Abgasaustritt, da |
  |

Massiver Abgas- und Kondensataustritt innerhalb der Feuerstätte aufgrund von
Wartungsfehlern! Wärmetauscherflächen nicht korrekt zusammengebaut! |
 |
 |
  |
   |

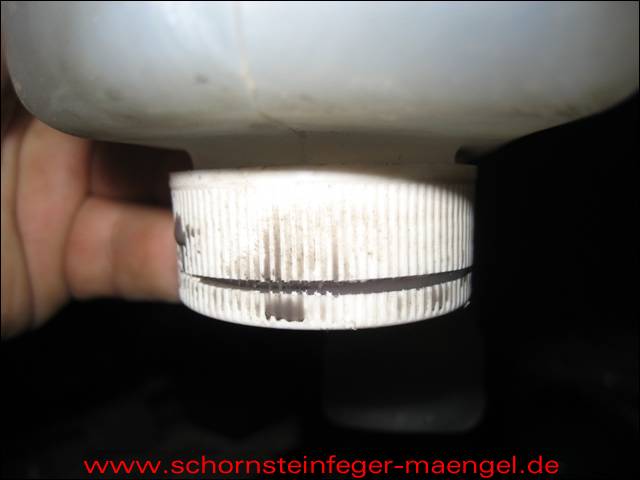

 Siphon gerissen |
 Wärmetauscherdichtung gerissen |
 Dichtung vom Schauglas defekt |
Wärmetaucherdichtung gerissen -
Gaszuleitung und Haube stark angerostet |

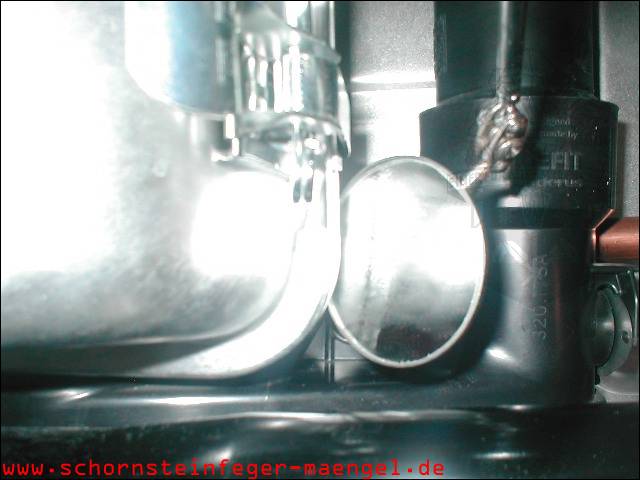

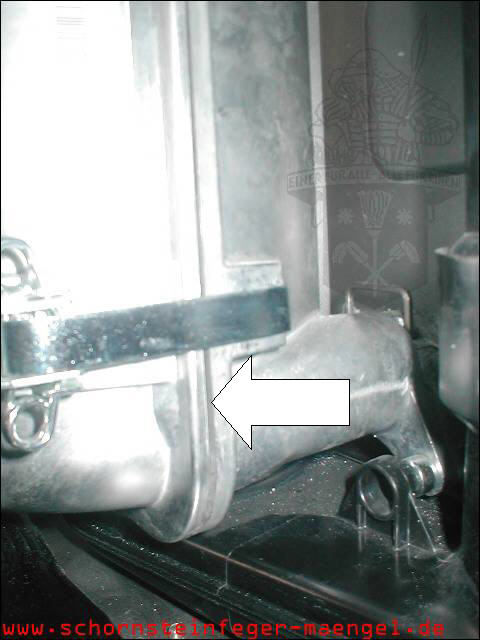

 Abgasstutzen undicht |

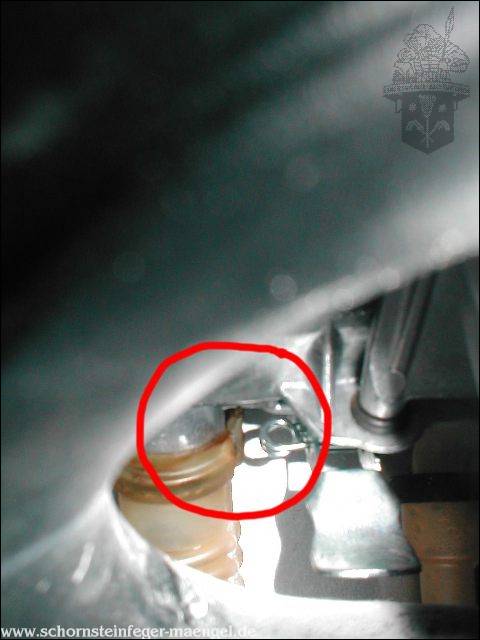

 Abgasaustritt innerhalb der Feuerstätte, da Spange
am Wärmetauscher gebrochen! |

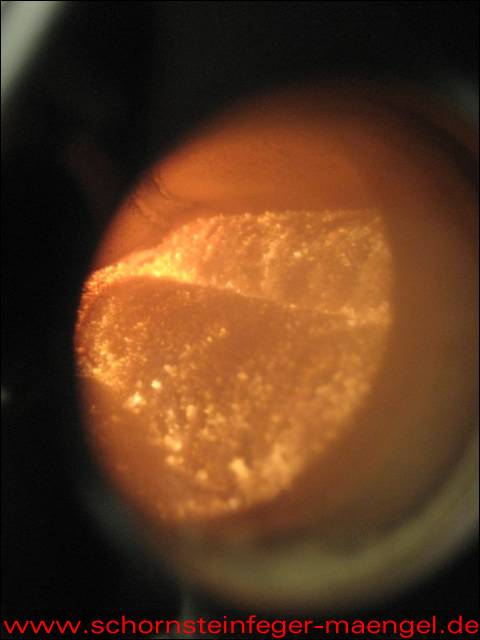

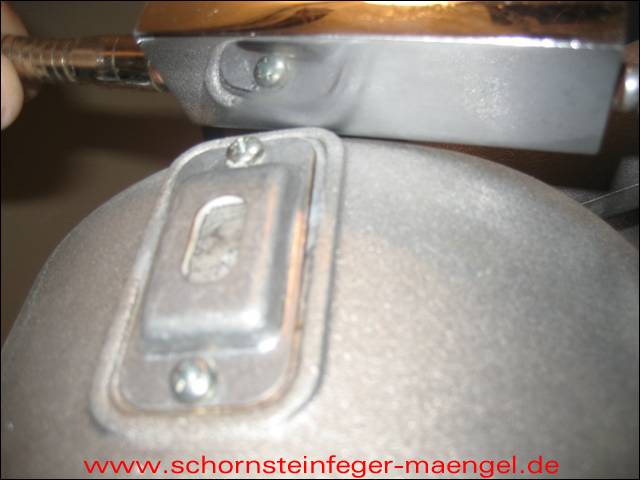

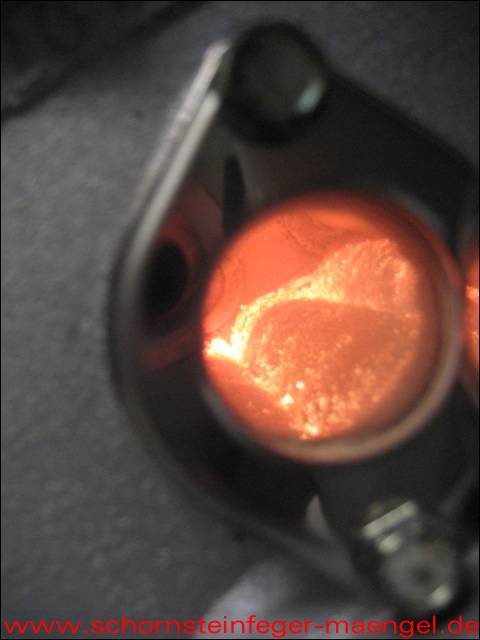

Schauglas undicht! |

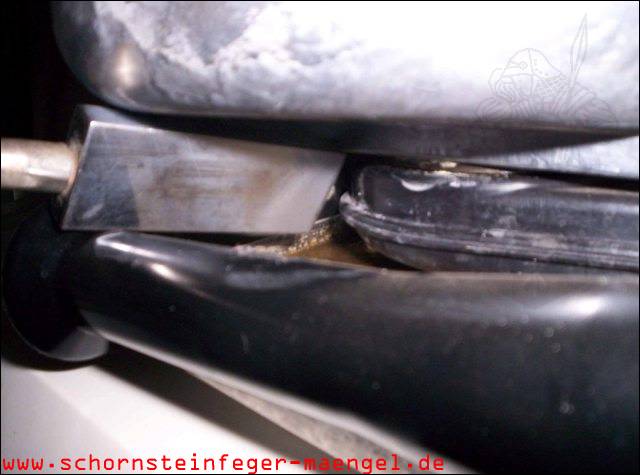

 Dichtung der Kondensatauffangschale nicht
korrekt nach erfolgter Wartung eingesetzt |
   Abgas- und Kondensataustritt am Wärmetauscher,
da Dichtung nicht korrekt nach erfolgter Wartung eingesetzt! |

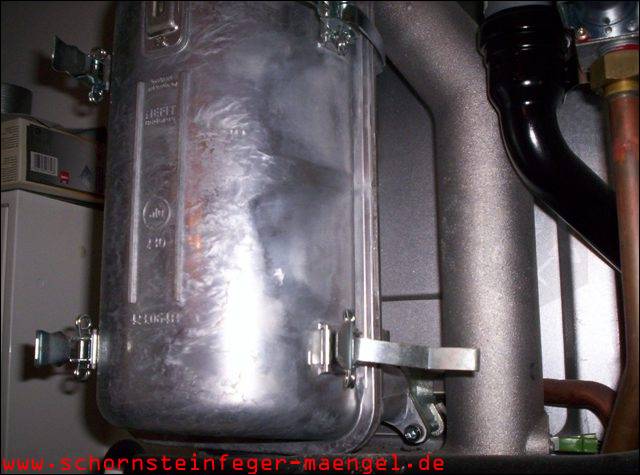

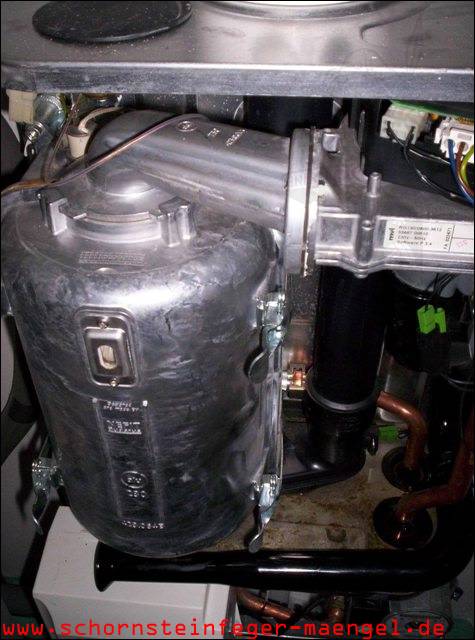

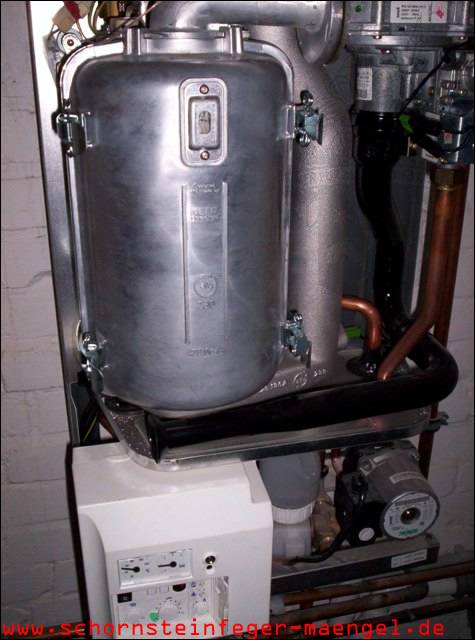

Abgasaustritt am Wärmetauscher! |

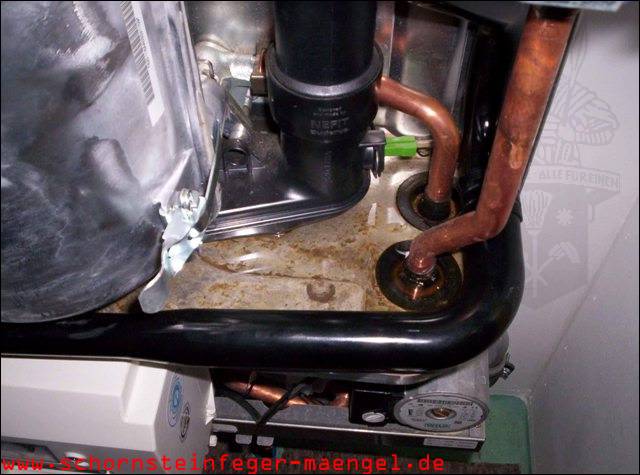

Abgas- und Kondensataustritt innerhalb der Feuerstätte, da
Wärmetauscherdichtung defekt |

Abgas- und Kondensataustritt am Wärmetauscher, da nach Wartung nicht korrekt
zusammengesetzt! |

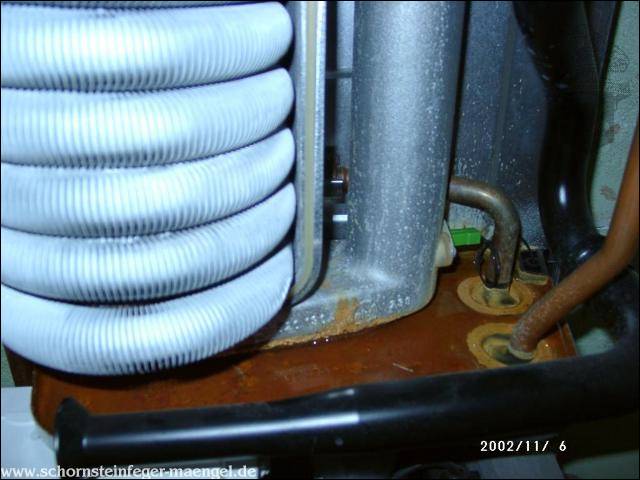

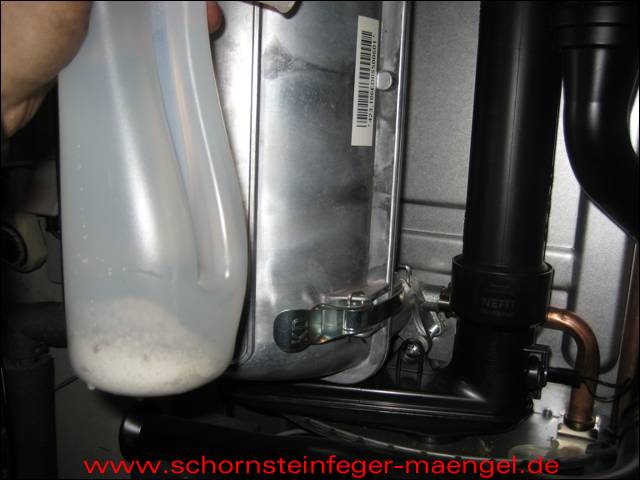

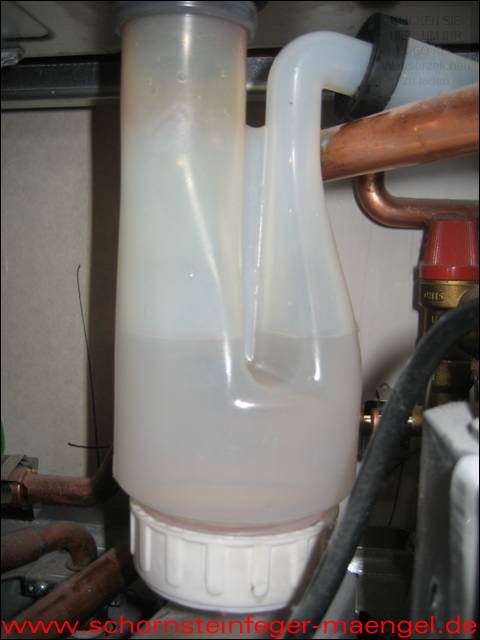

stark rostig verfärbtes Kondensat - Ursache mussgesucht werden! |

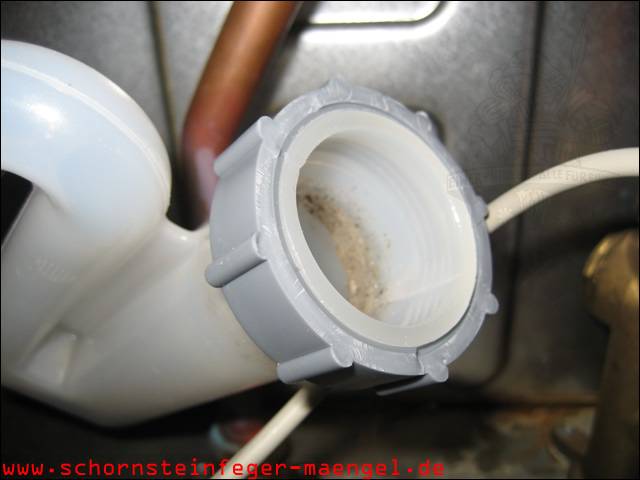

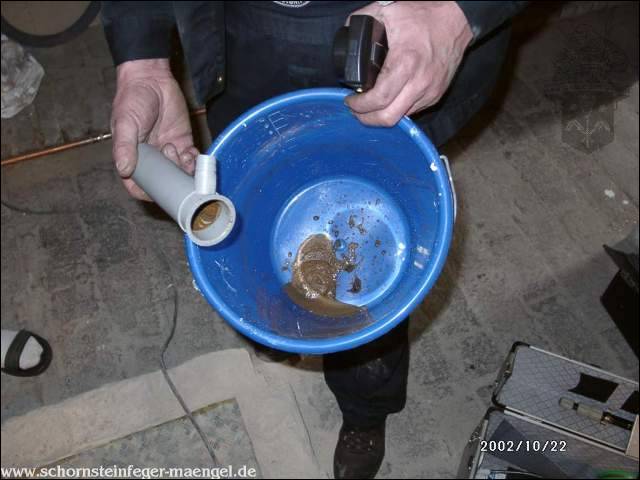

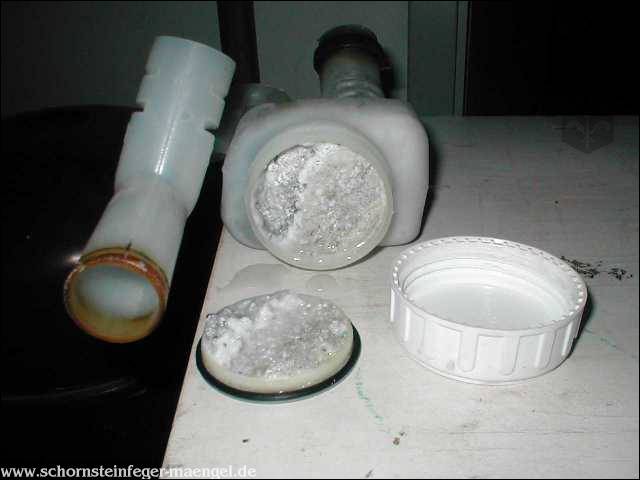

Siphon vor und nach der Reinigung! |

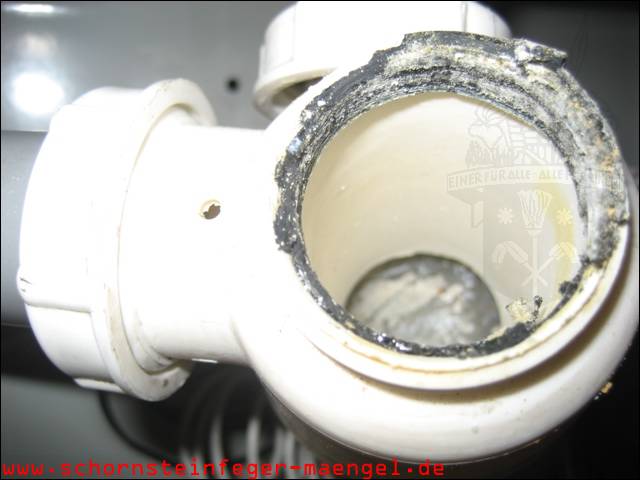

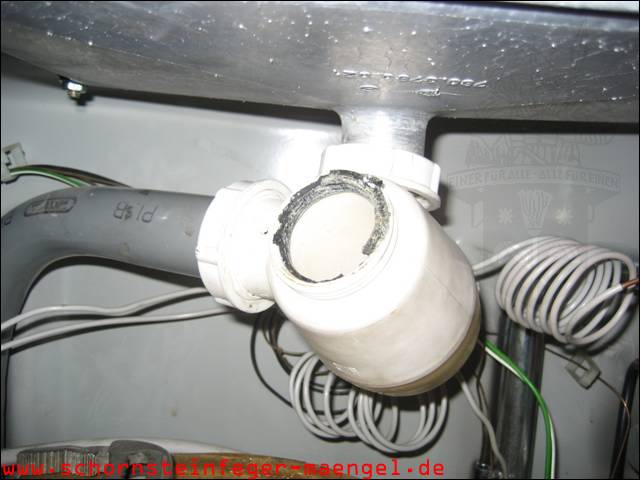

Siphon ausgetrocknet und Dichtung verschlissen! |
|

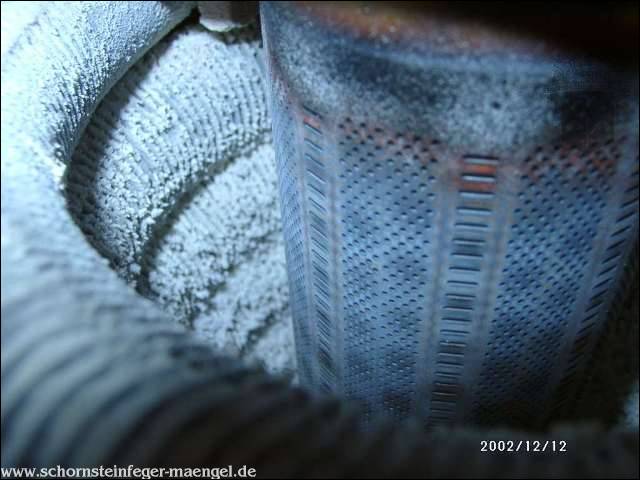

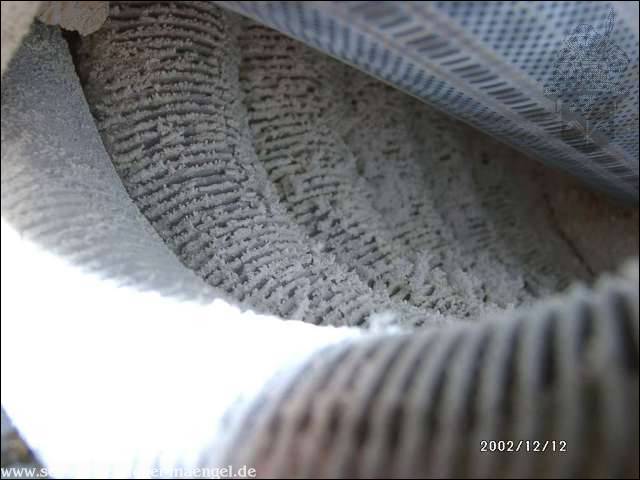

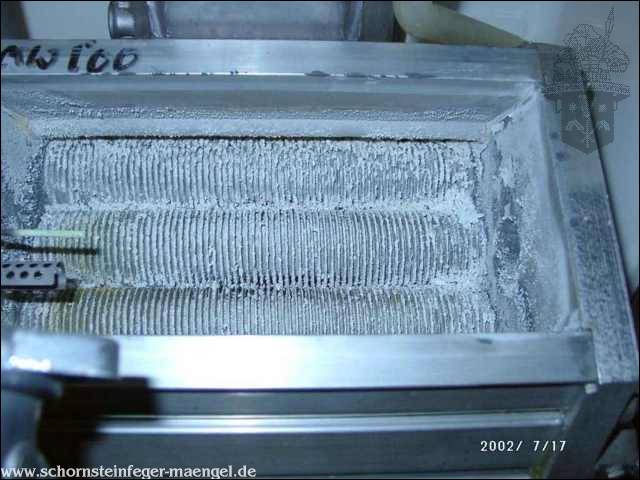

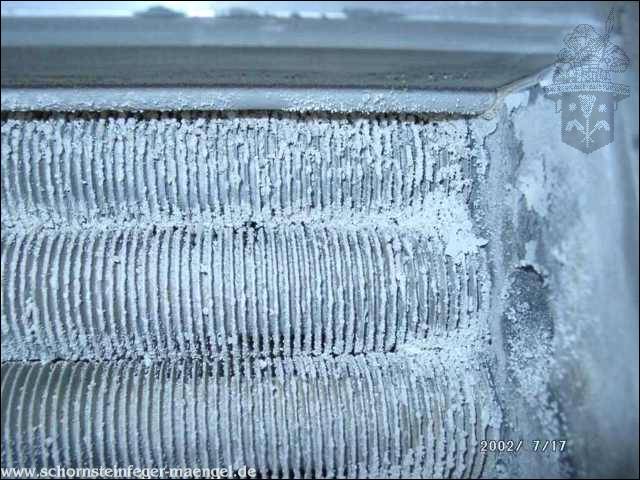

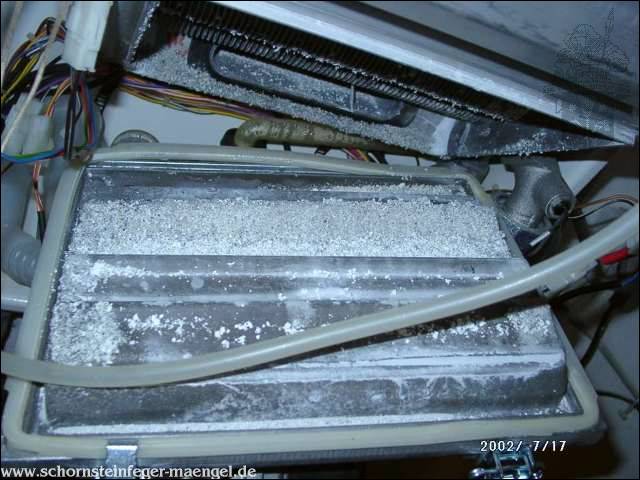

Wärmetauscher stark verschmutzt |
    |
   |
   |
| Siphon von
Kondensatabläufen verstopft! |

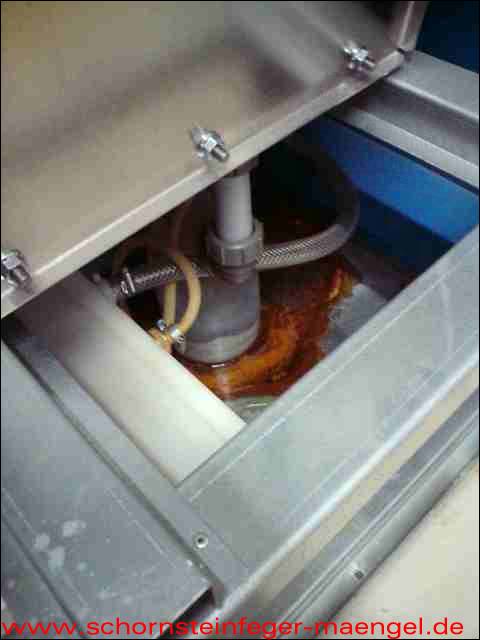

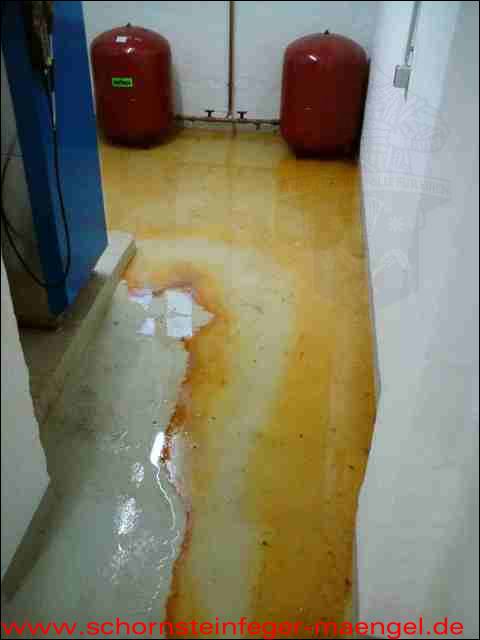

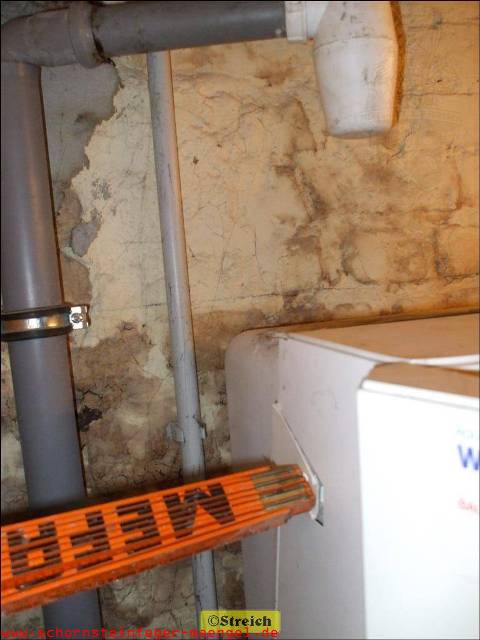

 Siphon
verstopft - Kondensat im Heizungskeller |
     |
    |

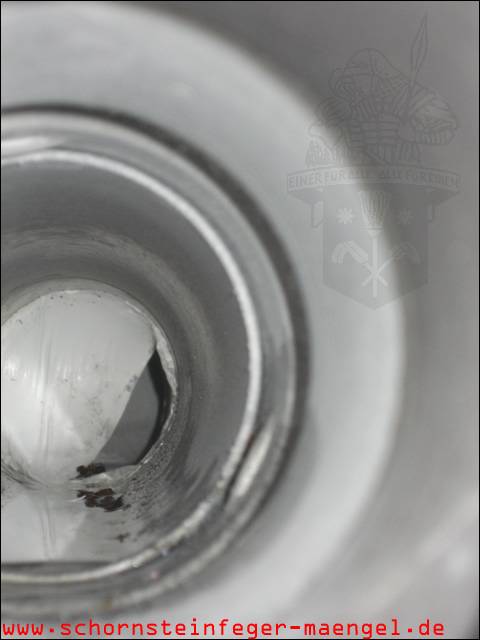

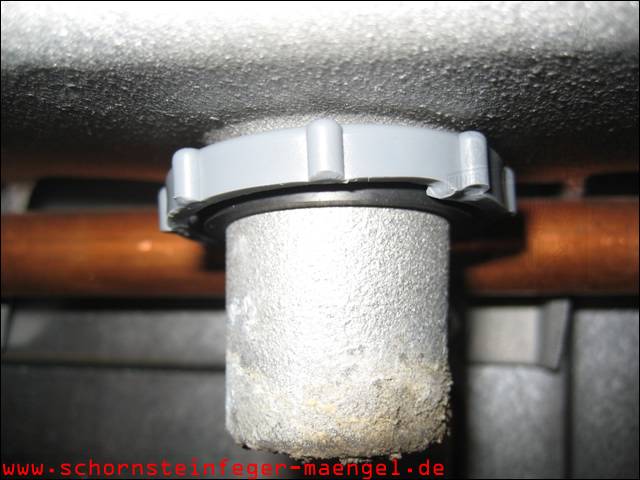

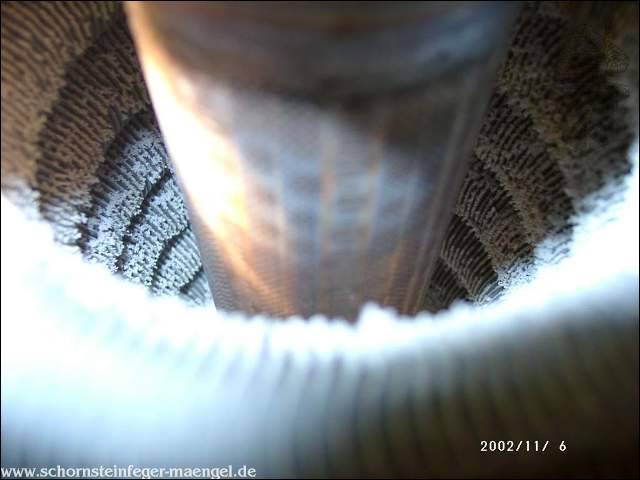

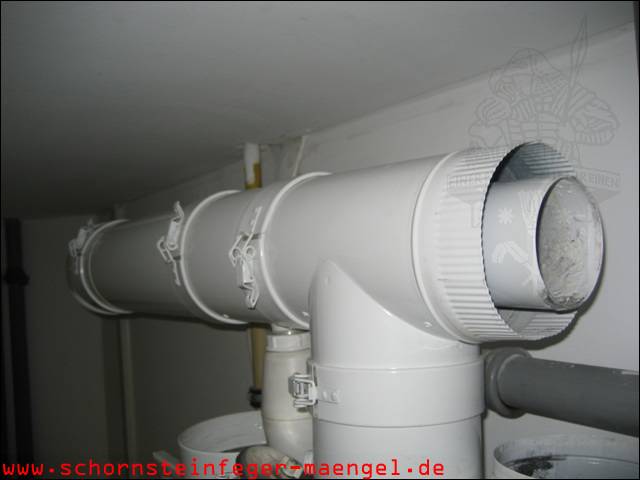

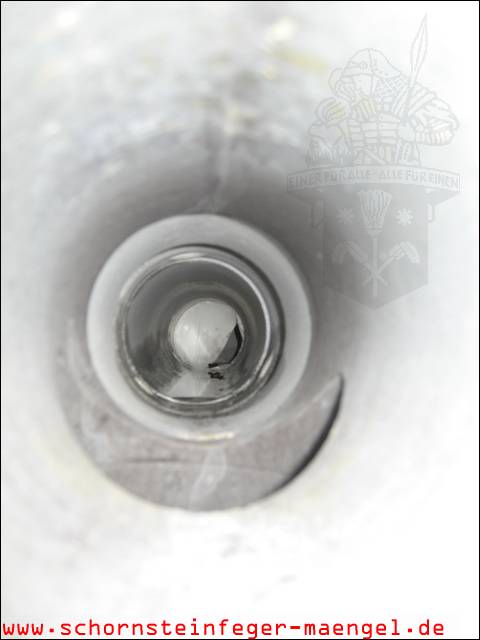

typisches Problem der Abgasleitungen - Innere Beschichtung löst sich
und verstopft den Abgasweg! |

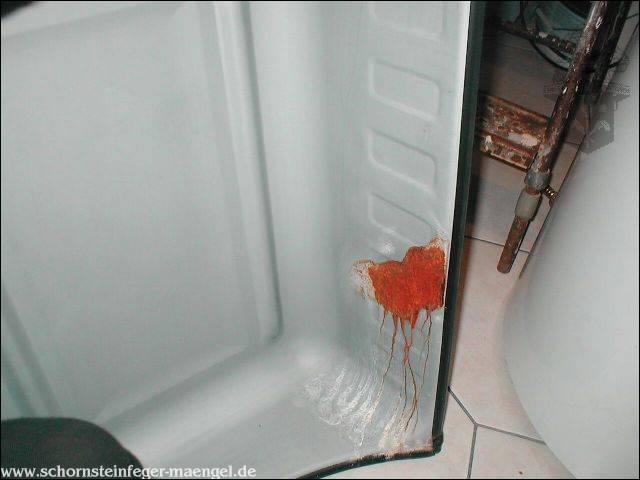

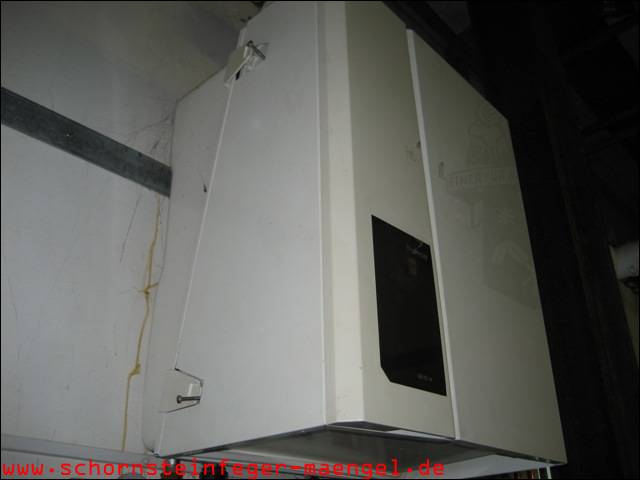

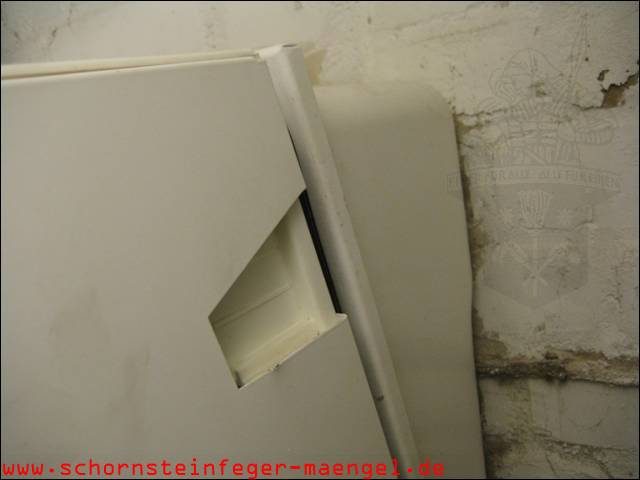

Verkleidung undicht, da Bajonettverschluss gebrochen -typischer Mangel!

Wartungsfehler - massiver Abgasaustritt innerhalb der Feuerstätte, da
Dichtung am Kondensatsammler gequetscht - falscher Zusammenbau! |

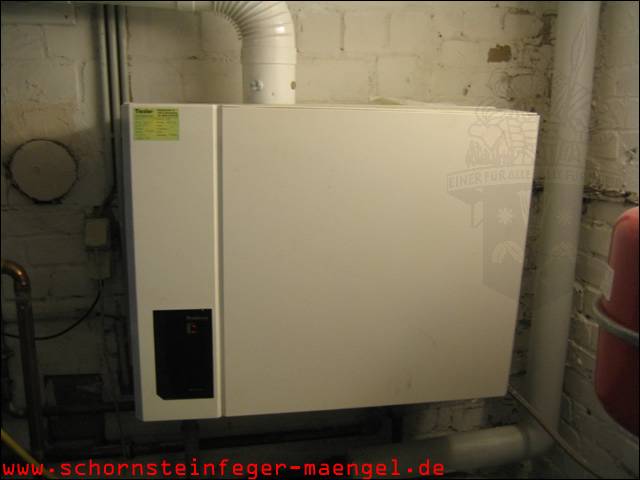

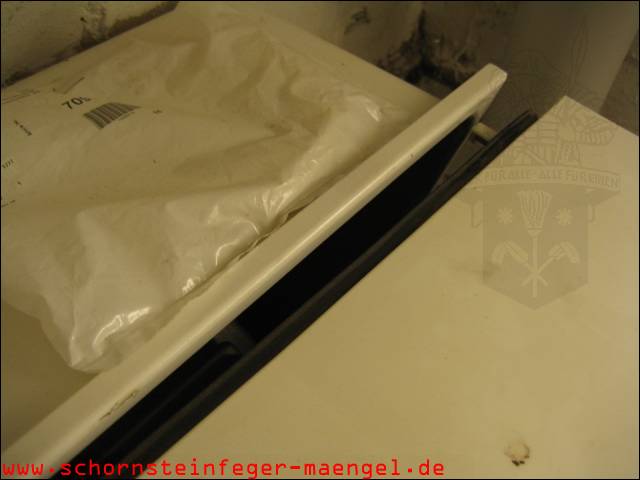

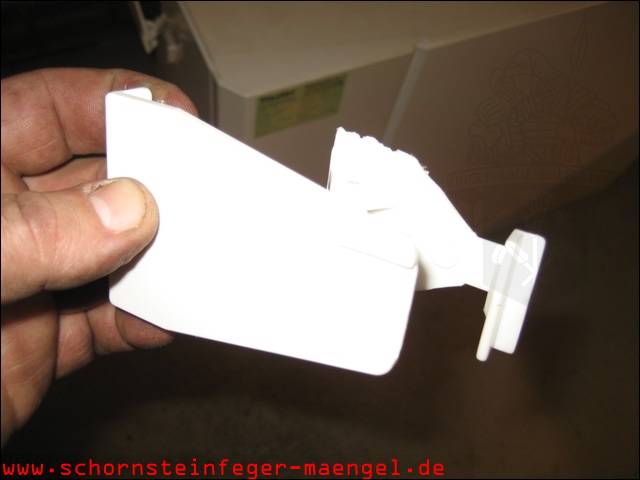

 typisches
Problem - Plastikverschlüsse der Verkleidung abgebrochen! Hier provisorisch
vom Installateur mit Schrauben befestigt! |
 typisches
Problem - Plastikverschlüsse der Verkleidung abgebrochen! |
